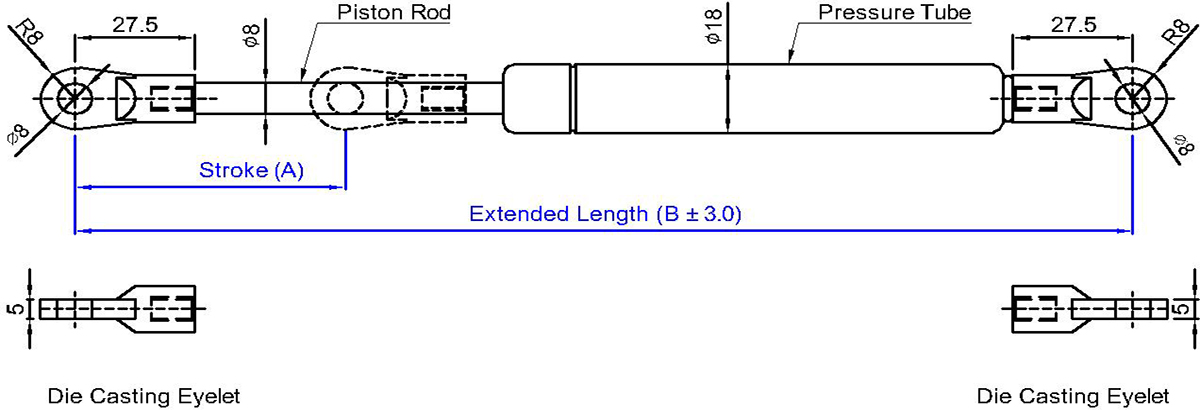

單位：mm
9.8牛頓(N)=1公斤(KG)=2.2磅(LBS)
| 型號 |
行程 (A) |
總長 (B) |
壓力承製範圍 (N) |
備註 |
| SB2-220-D8A2-XXXN |
60 |
220 |
100~700N |
|
| SB2-260-D8A2-XXXN |
80 |
260 |
100~700N |
|
| SB2-300-D8A2-XXXN |
100 |
300 |
100~700N |
|
| SB2-310-D8A2-XXXN |
100 |
310 |
100~700N |
|
| SB2-340-D8A2-XXXN |
120 |
340 |
100~700N |
|
| SB2-345-D8A2-XXXN |
125 |
345 |
100~700N |
|
| SB2-380-D8A2-XXXN |
140 |
380 |
100~700N |
|
| SB2-390-D8A2-XXXN |
148 |
390 |
100~700N |
|
| SB2-420-D8A2-XXXN |
165 |
420 |
100~700N |
|
| SB2-445-D8A2-XXXN |
177 |
445 |
100~700N |
|
| SB2-460-D8A2-XXXN |
180 |
460 |
100~700N |
|
| SB2-465-D8A2-XXXN |
185 |
465 |
100~700N |
|
| SB2-500-D8A2-XXXN |
200 |
500 |
100~700N |
|
| SB2-515-D8A2-XXXN |
210 |
515 |
100~700N |
|
| SB2-540-D8A2-XXXN |
225 |
540 |
100~700N |
|
| SB2-600-D8A2-XXXN |
250 |
600 |
100~700N |
|
| SB2-645-D8A2-XXXN |
275 |
645 |
100~700N |
|

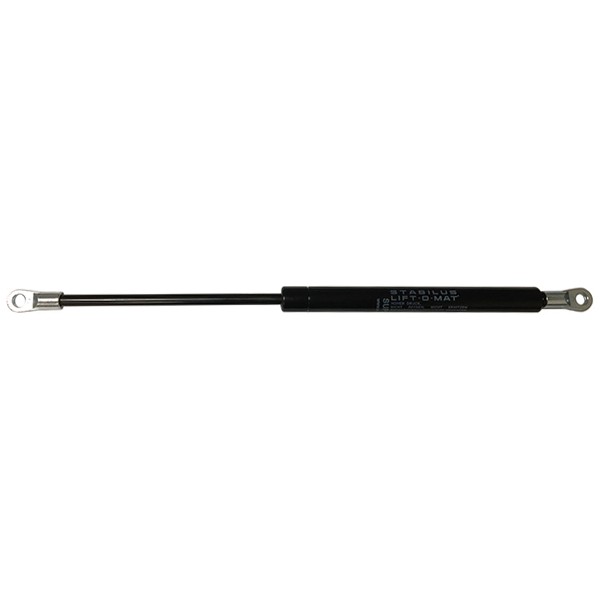

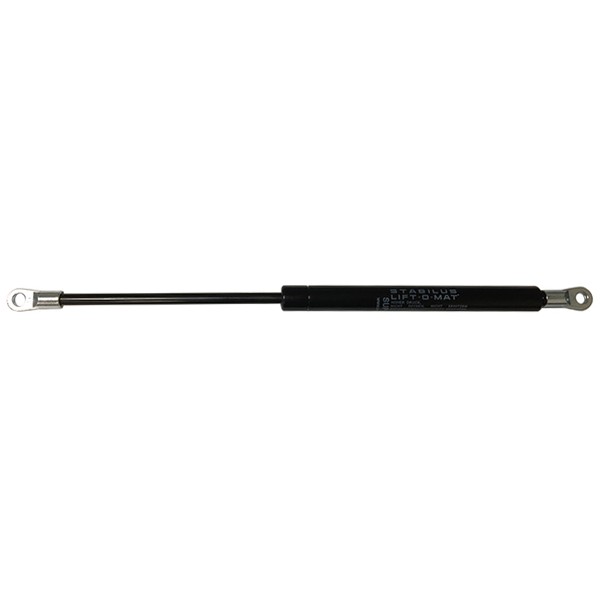

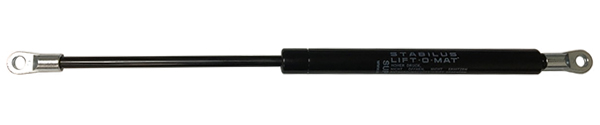

SUPERSEN 自由型氣壓棒，氮氣缸(Gas Spring-Free Type) 具有支撐及推力功能，但不具定位功能。 內部填充適當壓力的氮氣，使得氣壓棒在壓縮時產生反力，這個反力可用來支撐或抵銷負載在氣壓棒上的重物 ,並利用缸體內部油量和活塞孔大小產生阻尼功效，促使氣壓棒(氮氣缸)於伸展或壓縮過程中，更能確保缸體平滑移動。一般建議安裝氣壓棒(氮氣缸)時軸心向下，可使氮氣缸撐開至末段時具有緩衝效果，並能保護設計之機構。因此SUPERSEN 自由型氣壓棒(氮氣缸)常應用於自動化設備掀門,掀蓋,特別是板金工業箱體掀門,汽車引擎蓋及尾門掀起,傢俱廚櫃,電子設備掀門,產業機械,工具機掀門等。
琥盛企業為方便客戶選用適用於該係列氣壓棒(氮氣缸)之兩端配件及螺栓,共開發出百種以上之產品供客戶輕易選用,客戶亦可自行點選網頁配件區及螺栓區參考設計。 我司在此建議使用國際通用配件及螺栓料號如下:
螺栓配件類 : 氮氣缸用沖壓配件(建議選用BKT-B11 ; BKT-B12)
備註：
1. SUPERSEN 自由型氮氣缸氣壓棒 0818 系列係指軸心直徑為8mm, 外管直徑為18mm 的氮氣缸，其壓力介質為氮氣(N2), 阻 尼介質為液壓油(OIL)，適 用溫度為 - 20℃~+80℃,允許長度公差範圍為±2mm。
2. SUPERSEN 自由型氣壓棒(氮氣缸) 規格品其軸心表面處理:氮化軸心/ 外管表面處理: 黑色烤漆 (其它顏色需求亦可製作)
3. SUPERSEN 自由型氣壓棒(氮氣缸)所使用的原料均為台灣生產製造,其來料均通過氮氣缸氣壓棒外管及活塞桿 SGS 鹽霧測 試, SGS ROHS測試, SGS 拉力測試等多項品質測試,客戶如需更多氣壓棒(氮氣缸)相關認證報告可依需求自行在我司網站查詢下載。
4. 如需更多產品資訊，歡迎電洽聯絡我司業務部或參閱網頁
