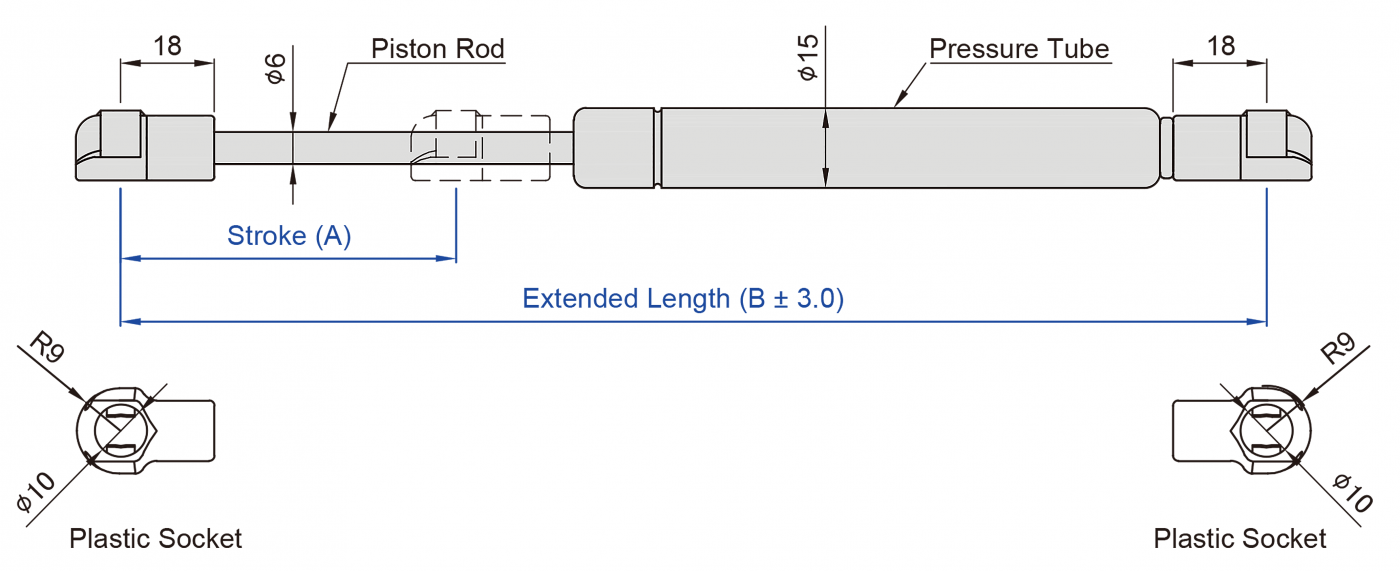

單位： mm
9.8 牛頓(N)=1公斤(KG)=2.2磅(LBS)
| 型號 |
行程 (A) |
總長 (B) |
壓力承製範圍 (N) |
產品淨重 (g) |
備註 |
| SB1-155-B6-XXXN |
40 |
155 |
50~400 |
|
|
| SB1-195-B6-XXXN |
60 |
195 |
50~400 |
|
|
| SB1-236-B6-XXXN |
80 |
236 |
50~400 |
|
|
| SB1-251-B6-XXXN |
90 |
251 |
50~400 |
|
|
| SB1-276-B6-XXXN |
100 |
276 |
50~400 |
|
|
| SB1-317-B6-XXXN |
120 |
317 |
50~400 |
|
|
| SB1-376-B6-XXXN |
150 |
376 |
50~400 |
|
|

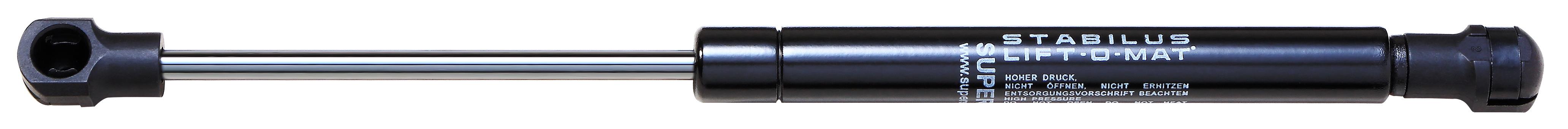

STABILUS LIFT-O-MAT 自由型氣壓棒，氮氣缸具有支撐及推力功能，但不具定位功能。內部填充適當壓力的氮氣，使得氣壓棒在壓縮時產生反力，這個反力可用來支撐或抵銷負載在氣壓棒上的重物 ,並利用缸體內部油量和活塞孔大小產生阻尼功效，促使氣壓棒(氮氣缸)於伸展或壓縮過程中，更能確保缸體平滑移動。一般建議安裝氣壓棒(氮氣缸)時軸心向下，可使氮氣缸撐開至末段時具有緩衝效果，並能保護設計之機構 , 因此 STABILUS LIFT-O-MAT 自由型氣壓棒廣泛應用於自動化設備,板金工業箱體，汽車引擎蓋及後車箱 , 傢俱廚櫃 ,工業機械,電子設備 ,醫療設備等機構掀門掀蓋使用。
STABILUS 氮氣缸搭配選用螺栓及沖壓配件建議如下:
1.螺栓類料號:
SW12 / SW13 / SW177583
2.配件類料號:
BKT-11A / BKT-12A / BKT-10-I / BKT-10-O /BKT-04-I / BKT-04-O / BKT-32
STABILUS and SUPERSEN 產品相關測試報告如下: 可自行參閱我司網頁"產品技術資料"
1. 公司相關認證: ISO9001 /ISO14001環保等認證
2. 產品 ROHS / MSDS 報告
3. 壓棒外管及活塞桿鹽霧測試
4. 產品耐久測試
5. 如需更多產品資訊，歡迎電洽聯絡我司業務部諮詢
