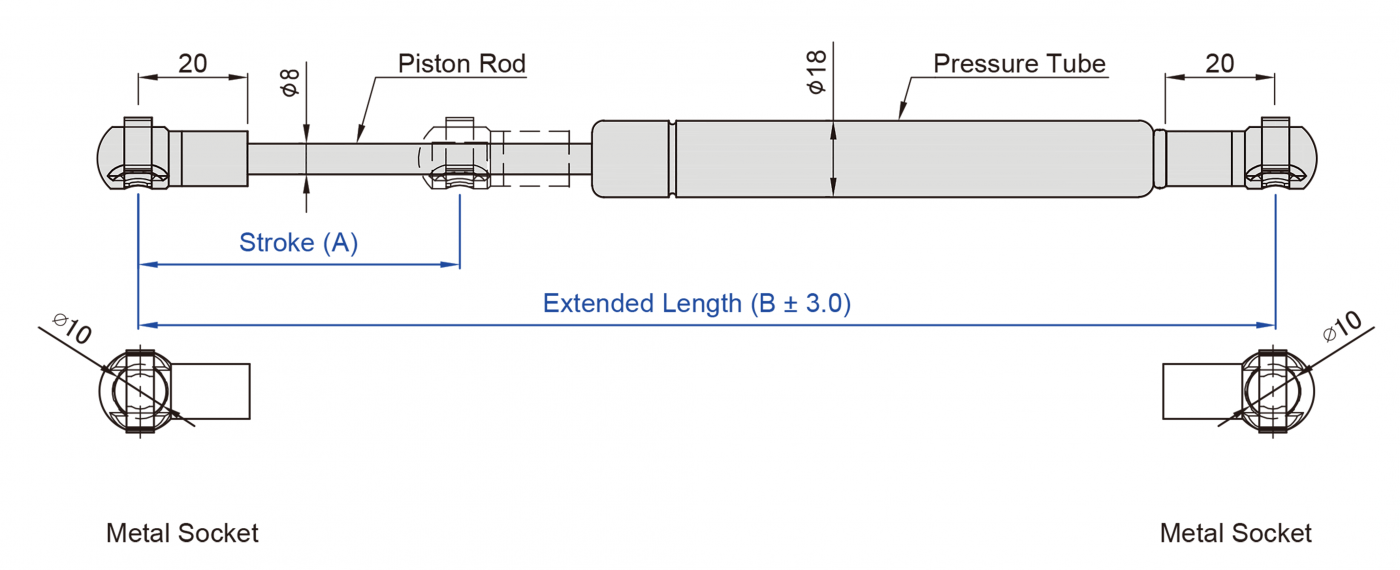

單位:mm
9.8 牛頓(N)=1公斤(Kg)=2.2磅(LBS)
| 型號 |
1)
行程 (A) |
2)
行程(A*) |
總長(B) |
3)4)
拉伸阻尼力FZ(N) |
3)5)
壓縮阻尼力FD(N) |
產品淨重 (g) |
備註 |
| HD18C-348-M920-500N |
80 |
130 |
348 |
<50 |
500±150 |
|
|
| HD18C-348-M920-2050N |
<65 |
2050±250 |
|
|
| HD18C-348-M920-3300N |
<60 |
3300±850 |
|
|
| HD18C-466-M920-490N |
125 |
190 |
466 |
<60 |
490±140 |
|
|
| HD18C-466-M920-2080N |
<50 |
2080±280 |
|
|
| HD18C-466-M920-3150N |
<55 |
3150±650 |
|
|
| HD18C-700-M920-480N |
205 |
310 |
700 |
<60 |
480±220 |
|
|
| HD18C-700-M920-1000N |
<50 |
1000±190 |
|
|
| HD18C-700-M920-2000N |
<65 |
2000±200 |
|
|

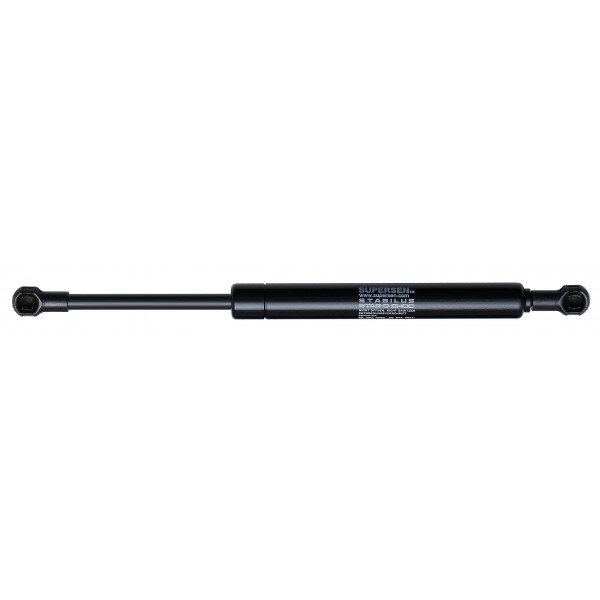

STABILUS 標準型 HD18C壓縮油壓阻尼, 是一種不含氮氣的油壓壓縮阻尼棒，具有壓縮方向阻尼功能，阻尼棒垂直安裝具有最佳效果及阻尼力。阻尼棒可在各種應用設計下提供阻尼效果。典型的應用領域是在汽車設計、工藝技術製造、遊戲機,博弈機等工業應用領域。
產品特性:
· HD18C 壓縮油壓阻尼棒適用於低中負載
· 機構門片緩降閉合
· 阻尼關閉門片
· 減輕鉸鏈機構負擔
· 緩降門片保持安全性
STABILUS 氮氣缸搭配選用螺栓及沖壓配件建議如下:
1.螺栓類料號:
2.配件類料號:
產品技術規格說明:
1)油壓行程
2)機械行程
3)測試速度 100mm/s
4)軸心向下，活塞活動於油中 = 油壓行程 A
5)軸心向上，最大可能行程在油與氣室 = 機械行程 A*
F
Z：拉伸阻尼力 (N)
F
D：壓縮阻尼力 (N)
STABILUS and SUPERSEN 產品相關測試報告如下: 可自行參閱我司網頁"產品技術資料"
1. 公司相關認證: ISO9001 /ISO14001環保等認證
2. 產品 ROHS / MSDS 報告
3. 壓棒外管及活塞桿鹽霧測試
4. 產品耐久測試
5. 如需更多產品資訊，歡迎電洽聯絡我司業務部諮詢
