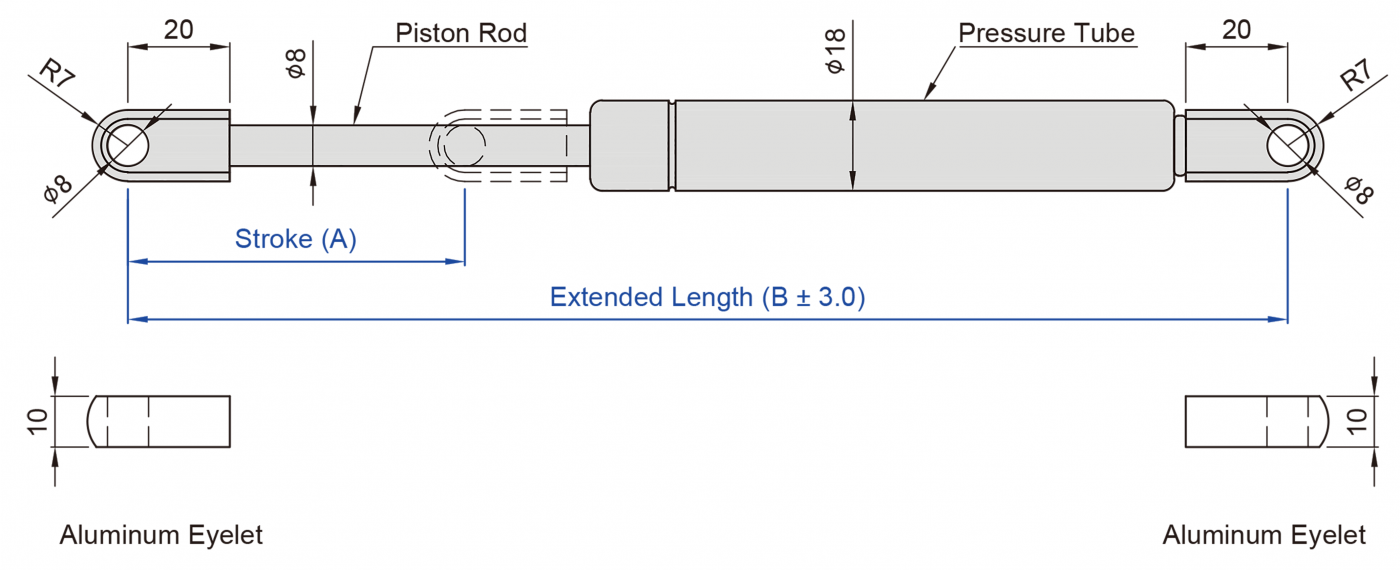

單位：mm
9.8牛頓(N)=1公斤(KG)=2.2磅(LBS)
| 型號 |
行程 (A) |
總長 (B) |
壓力承製範圍 (N) |
產品淨重 (g) |
備註 |
| SB2-205-L4-XXXN |
60 |
205 |
100~650N |
|
|
| SB2-245-L4-XXXN |
80 |
245 |
100~650N |
|
|
| SB2-285-L4-XXXN |
100 |
285 |
100~650N |
|
|
| SB2-295-L4-XXXN |
100 |
295 |
100~650N |
|
|
| SB2-325-L4-XXXN |
120 |
325 |
100~650N |
|
|
| SB2-330-L4-XXXN |
125 |
330 |
100~650N |
|
|
| SB2-365-L4-XXXN |
140 |
365 |
100~650N |
|
|
| SB2-375-L4-XXXN |
148 |
375 |
100~650N |
|
|
| SB2-405-L4-XXXN |
165 |
405 |
100~650N |
|
|
| SB2-430-L4-XXXN |
177 |
430 |
100~650N |
|
|
| SB2-445-L4-XXXN |
180 |
445 |
100~650N |
|
|
| SB2-450-L4-XXXN |
185 |
450 |
100~650N |
|
|
| SB2-485-L4-XXXN |
200 |
485 |
100~650N |
|
|
| SB2-500-L4-XXXN |
210 |
500 |
100~650N |
|
|
| SB2-525-L4-XXXN |
225 |
525 |
100~650N |
|
|
| SB2-585-L4-XXXN |
250 |
585 |
100~650N |
|
|
| SB2-630-L4-XXXN |
275 |
630 |
100~650N |
|
|

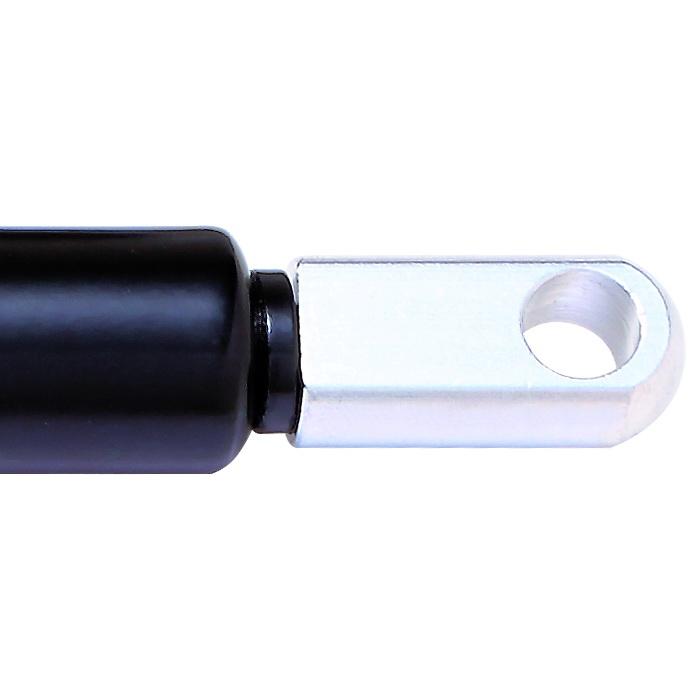

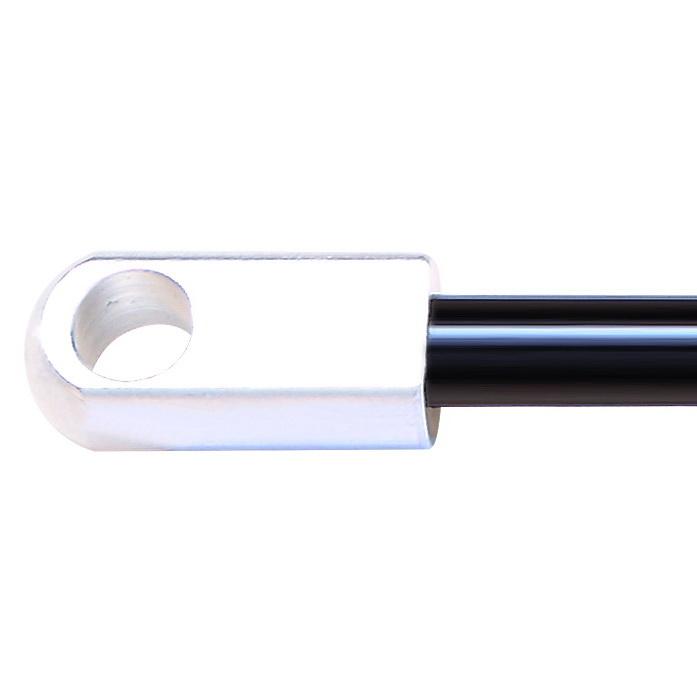

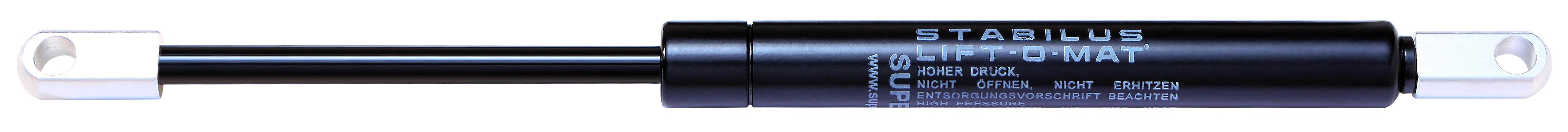

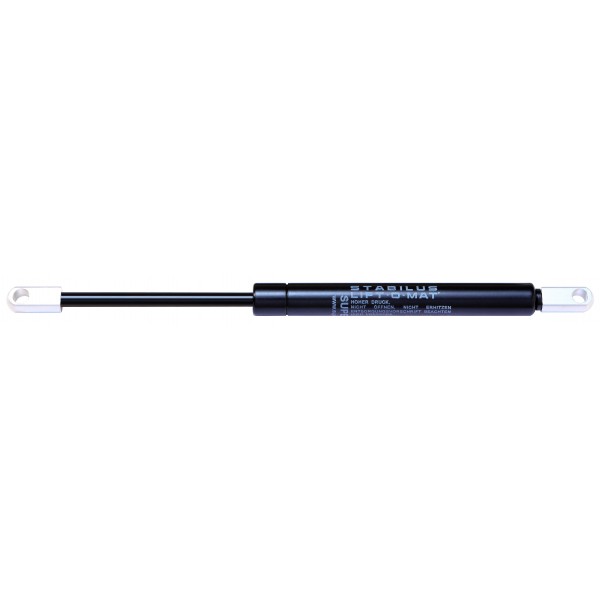

STABILUS LIFT-O-MAT 自由型氣壓棒，氮氣缸具有支撐及推力功能，但不具定位功能。內部填充適當壓力的氮氣，使得氣壓棒在壓縮時產生反力，這個反力可用來支撐或抵銷負載在氣壓棒上的重物，並利用缸體內部油量和活塞孔大小產生阻尼功效，促使氣壓棒(氮氣缸)於伸展或壓縮過程中，更能確保缸體平滑移動。一般建議安裝氣壓棒(氮氣缸)時軸心向下，可使氮氣缸撐開至末段時具有緩衝效果，並能保護設計之機構，因此 STABILUS LIFT-O-MAT 自由型氣壓棒廣泛應用於自動化設備,板金工業箱體、汽車引擎蓋及後車箱、傢俱廚櫃、工業機械、電子設備、醫療設備...等機構掀門掀蓋使用。
STABILUS 氮氣缸搭配選用螺栓及沖壓配件建議如下:
1.螺栓類料號:
SW6411 ZINC
2.配件類料號:
BKT-11 /
BKT-12
STABILUS and SUPERSEN 產品相關測試報告如下，可自行參閱我司網頁"產品技術資料"
1. 公司相關認證: ISO9001 /ISO14001環保等認證
2. 產品 ROHS / MSDS 報告
3. 氣壓棒外管及活塞桿鹽霧測試
4. 產品耐久測試
5. 如需更多產品資訊，歡迎電洽聯絡我司業務部諮詢
