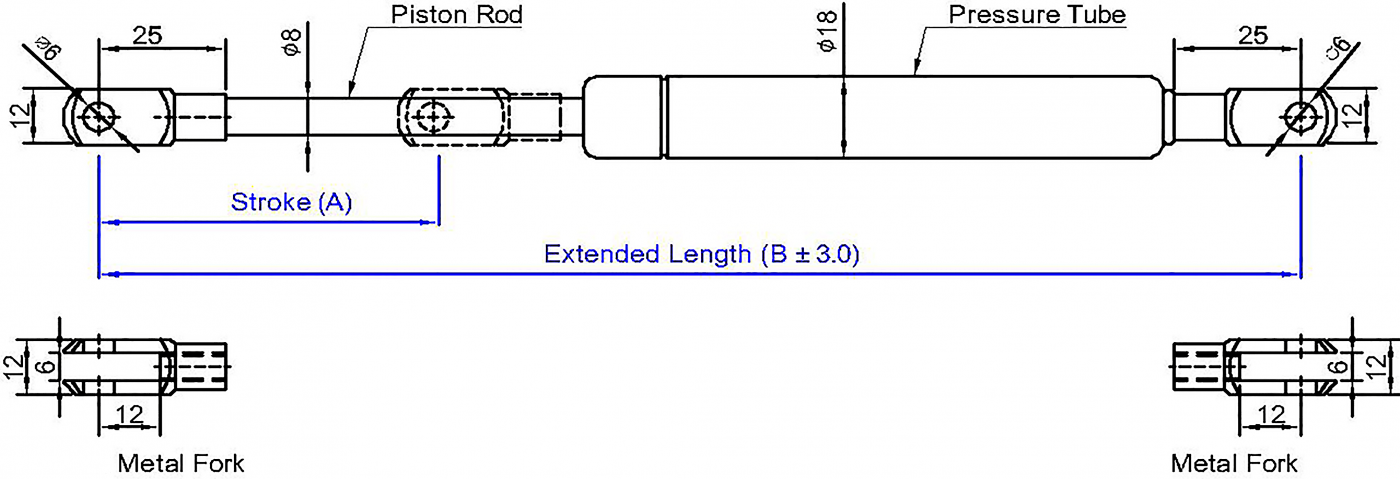

單位：mm
9.8牛頓(N)=1公斤(KG)=2.2磅(LBS)
| 型號 |
行程 (A) |
總長 (B) |
壓力承製範圍 (N) |
產品淨重 (g) |
備註 |
| SB2-215-U5-XXXN |
60 |
215 |
100~650N |
|
|
| SB2-255-U5-XXXN |
80 |
255 |
100~650N |
|
|
| SB2-295-U5-XXXN |
100 |
295 |
100~650N |
|
|
| SB2-305-U5-XXXN |
100 |
305 |
100~650N |
|
|
| SB2-335-U5-XXXN |
120 |
335 |
100~650N |
|
|
| SB2-340-U5-XXXN |
125 |
340 |
100~650N |
|
|
| SB2-375-U5-XXXN |
140 |
375 |
100~650N |
|
|
| SB2-385-U5-XXXN |
148 |
385 |
100~650N |
|
|
| SB2-415-U5-XXXN |
165 |
415 |
100~650N |
|
|
| SB2-440-U5-XXXN |
177 |
440 |
100~650N |
|
|
| SB2-455-U5-XXXN |
180 |
455 |
100~650N |
|
|
| SB2-460-U5-XXXN |
185 |
460 |
100~650N |
|
|
| SB2-495-U5-XXXN |
200 |
495 |
100~650N |
|
|
| SB2-510-U5-XXXN |
210 |
510 |
100~650N |
|
|
| SB2-535-U5-XXXN |
225 |
535 |
100~650N |
|
|
| SB2-595-U5-XXXN |
250 |
595 |
100~650N |
|
|
| SB2-640-U5-XXXN |
275 |
640 |
100~650N |
|
|

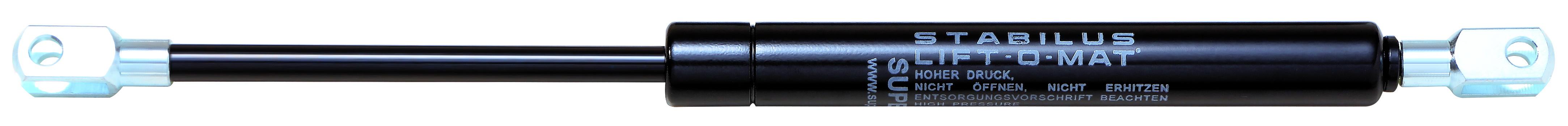

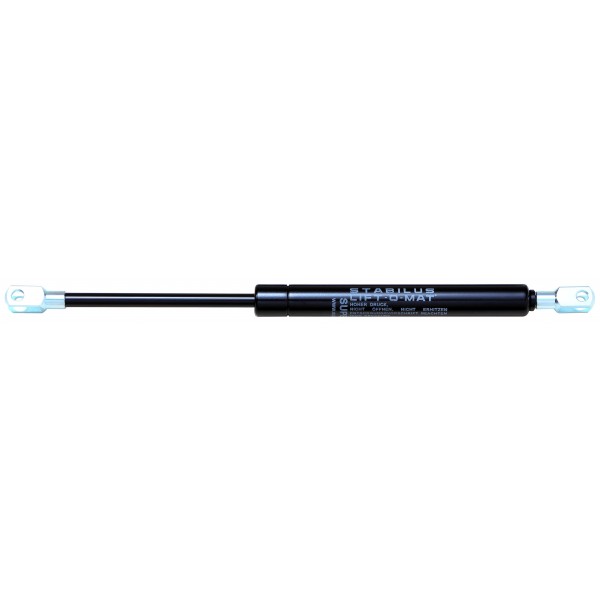

STABILUS LIFT-O-MAT 自由型氣壓棒，氮氣缸具有支撐及推力功能，但不具定位功能。內部填充適當壓力的氮氣，使得氣壓棒在壓縮時產生反力，這個反力可用來支撐或抵銷負載在氣壓棒上的重物，並利用缸體內部油量和活塞孔大小產生阻尼功效，促使氣壓棒(氮氣缸)於伸展或壓縮過程中，更能確保缸體平滑移動。一般建議安裝氣壓棒(氮氣缸)時軸心向下，可使氮氣缸撐開至末段時具有緩衝效果，並能保護設計之機構，因此 STABILUS LIFT-O-MAT 自由型氣壓棒廣泛應用於自動化設備,板金工業箱體、汽車引擎蓋及後車箱、傢俱廚櫃、工業機械、電子設備、醫療設備...等機構掀門掀蓋使用。
STABILUS 氮氣缸搭配選用螺栓及沖壓配件建議如下:
1.螺栓類料號:

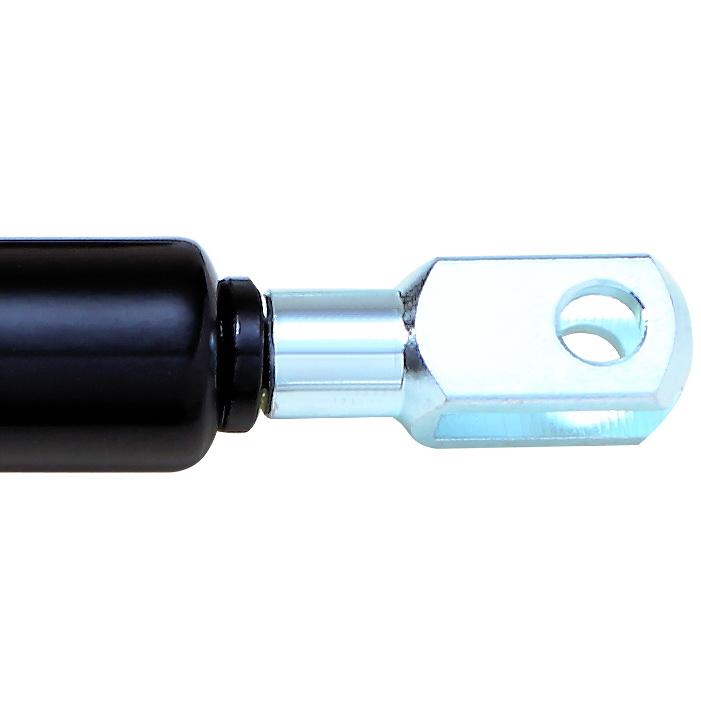

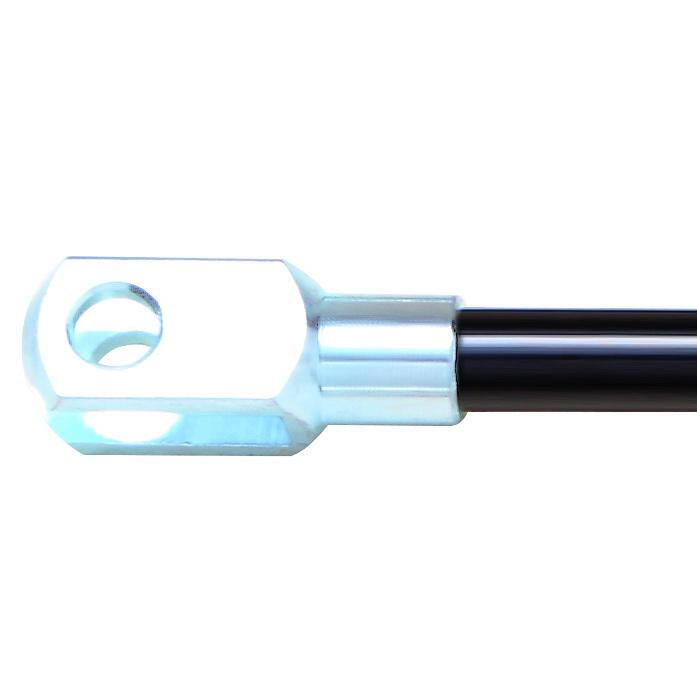

U5 Locking Clip 6mm栓夾片
2.配件類料號:
STABILUS and SUPERSEN 產品相關測試報告如下，可自行參閱我司網頁"產品技術資料"
1. 公司相關認證: ISO9001 /ISO14001環保等認證
2. 產品 ROHS / MSDS 報告
3. 氣壓棒外管及活塞桿鹽霧測試
4. 產品耐久測試
5. 如需更多產品資訊，歡迎電洽聯絡我司業務部諮詢
