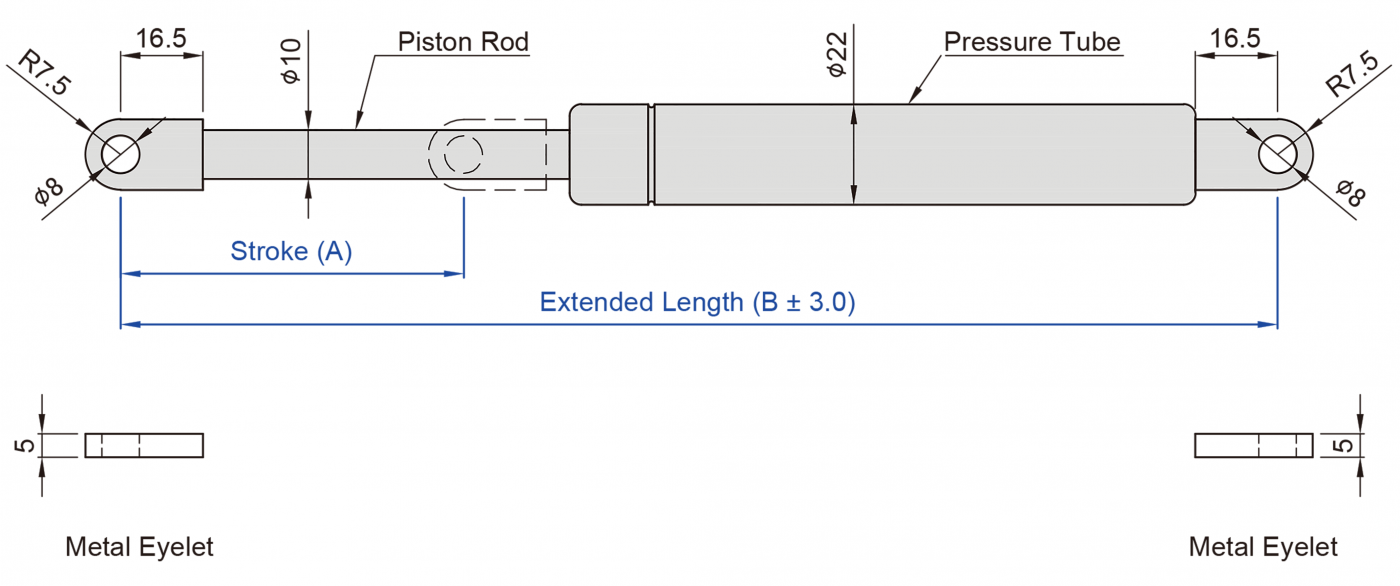

單位: mm
9.8 牛頓(N)=1公斤(KG)=2.2磅(LBS)
型號 |
行程 (A) |
總長 (B) |
壓力承製範圍 (N) |
產品淨重 (g) |
備註 |
SB3-285-A9-XXXN |
100 |
285 |
100~1150N |
|
|
SB3-385-A9-XXXN |
150 |
385 |
100~1150N |
|
|
SB3-485-A9-XXXN |
200 |
485 |
100~1150N |
|
|
SB3-585-A9-XXXN |
250 |
585 |
100~1150N |
|
|
SB3-685-A9-XXXN |
300 |
685 |
100~1150N |
|
|
SB3-785-A9-XXXN |
350 |
785 |
100~1150N |
|
|
SB3-885-A9-XXXN |
400 |
885 |
100~1150N |
|
|

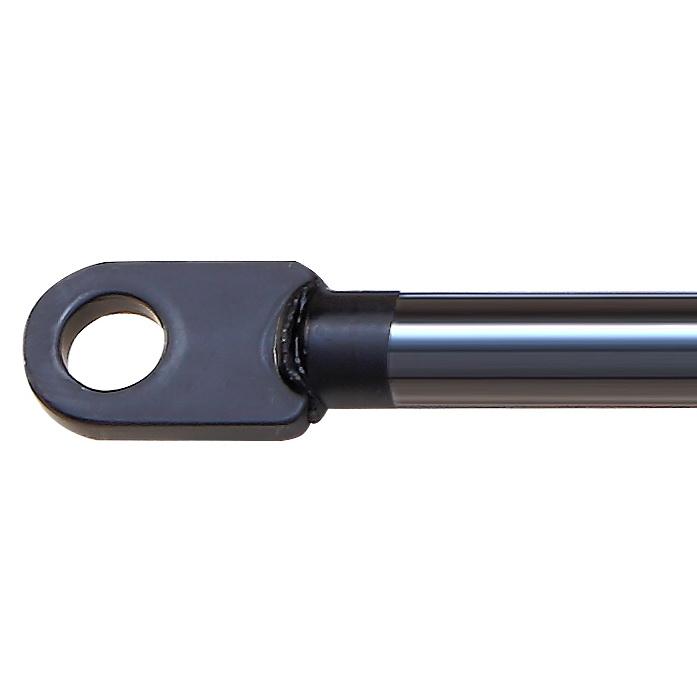

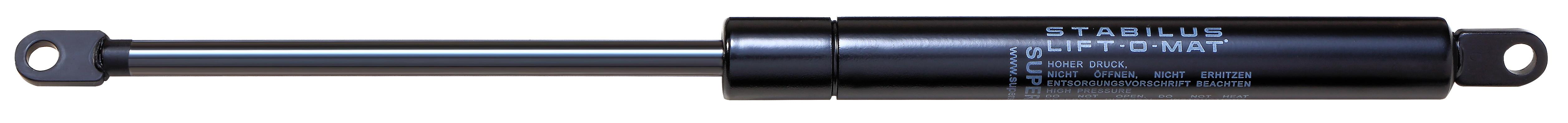

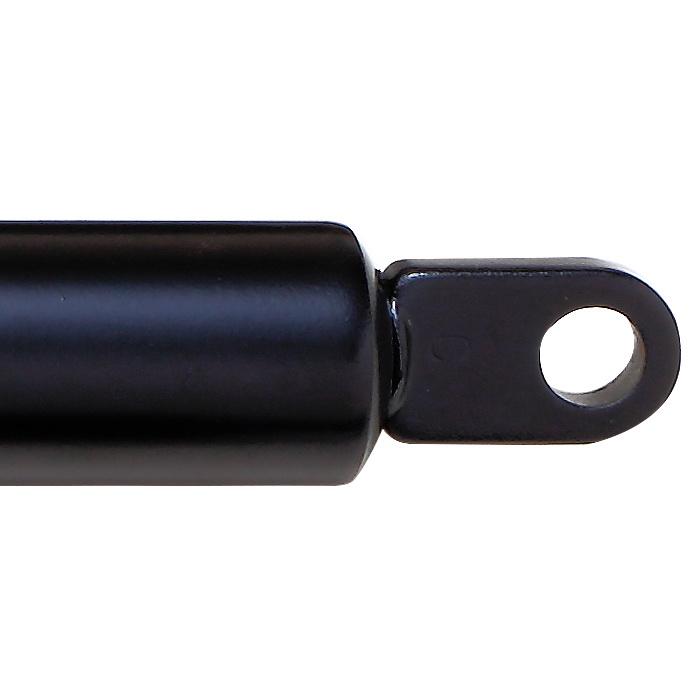

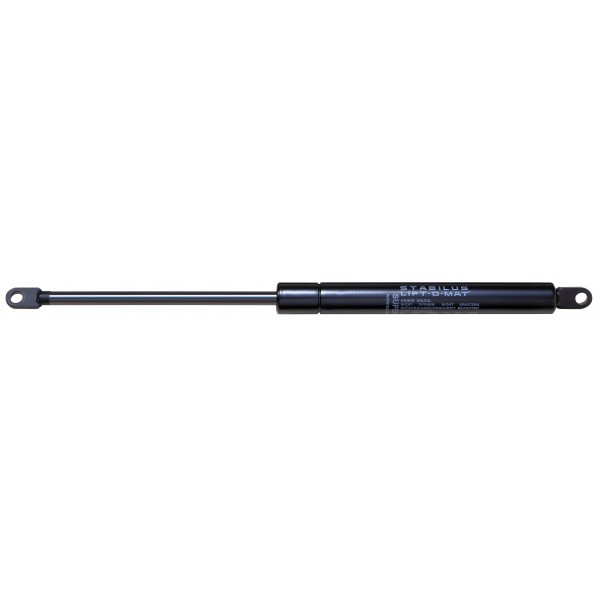

STABILUS LIFT-O-MAT 自由型氣壓棒,氮氣缸具有支撐及推力功能,但不具定位功能。內部填充適當壓力的氮氣,使得氣壓棒在壓縮時產生反力,這個反力可用來支撐或抵銷負載在氣壓棒上的重物,並利用缸體內部油量和活塞孔大小產生阻尼功效,促使氣壓棒(氮氣缸)於伸展或壓縮過程中,更能確保缸體平滑移動。一般建議安裝氣壓棒(氮氣缸)時軸心向下,可使氮氣缸撐開至末段時具有緩衝效果,並能保護設計之機構,因此 STABILUS LIFT-O-MAT 自由型氣壓棒廣泛應用於自動化設備,板金工業箱體、汽車引擎蓋及後車箱、傢俱廚櫃、工業機械、電子設備、醫療設備...等機構掀門掀蓋使用。
STABILUS 氮氣缸搭配選用螺栓及沖壓配件建議如下:
1.螺栓類料號:
SW6411 ZINC
2.配件類料號:
BKT-B11 / BKT-B12
STABILUS and SUPERSEN 產品相關測試報告如下,可自行參閱我司網頁"產品技術資料"
1. 公司相關認證: ISO9001 /ISO14001環保等認證
2. 產品 ROHS / MSDS 報告
3. 氣壓棒外管及活塞桿鹽霧測試
4. 產品耐久測試
5. 如需更多產品資訊,歡迎電洽聯絡我司業務部諮詢
