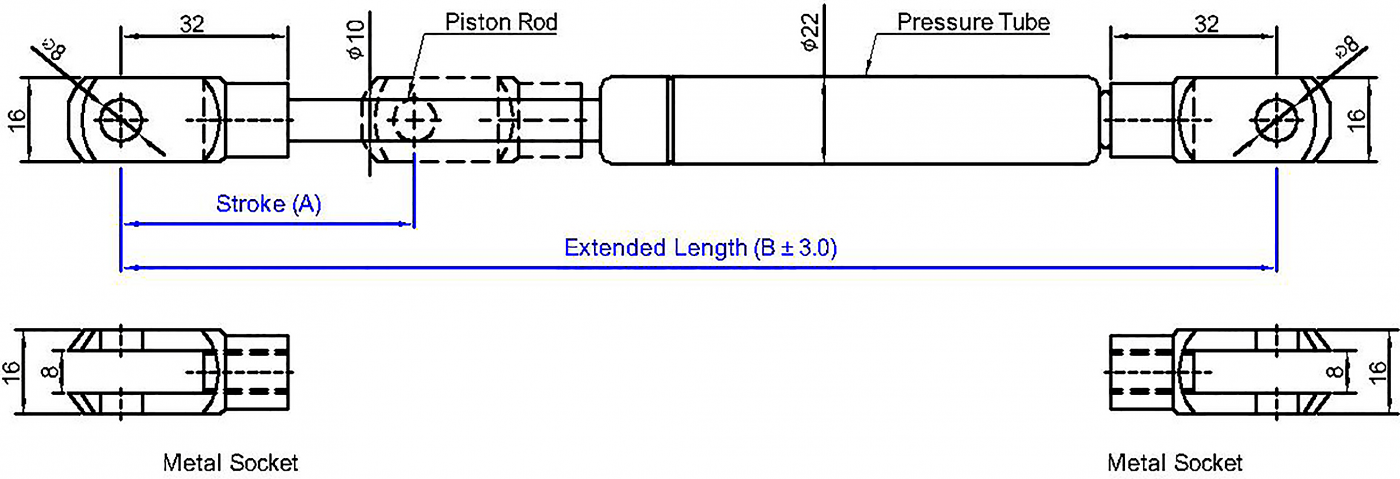

單位： mm
9.8 牛頓(N)=1公斤(KG)=2.2磅(LBS)
| 型號 |
行程 (A) |
總長 (B) |
壓力承製範圍 (N) |
產品淨重 (g) |
備註 |
| SB3-264-U6-XXXN |
70 |
264 |
100~1150N |
|
|
| SB3-294-U6-XXXN |
90 |
294 |
100~1150N |
|
|
| SB3-309-U6-XXXN |
100 |
309 |
100~1150N |
|
|
| SB3-354-U6-XXXN |
125 |
354 |
100~1150N |
|
|
| SB3-409-U6-XXXN |
150 |
409 |
100~1150N |
|
|
| SB3-429-U6-XXXN |
160 |
429 |
100~1150N |
|
|
| SB3-474-U6-XXXN |
180 |
474 |
100~1150N |
|
|
| SB3-509-U6-XXXN |
200 |
509 |
100~1150N |
|
|
| SB3-524-U6-XXXN |
210 |
524 |
100~1150N |
|
|
| SB3-549-U6-XXXN |
220 |
549 |
100~1150N |
|
|
| SB3-609-U6-XXXN |
250 |
609 |
100~1150N |
|
|
| SB3-628-U6-XXXN |
250 |
628 |
100~1150N |
|
|
| SB3-694-U6-XXXN |
280 |
694 |
100~1150N |
|
|
| SB3-709-U6-XXXN |
300 |
709 |
100~1150N |
|
|
| SB3-724-U6-XXXN |
300 |
724 |
100~1150N |
|
|
| SB3-774-U6-XXXN |
330 |
774 |
100~1150N |
|
|
| SB3-809-U6-XXXN |
350 |
809 |
100~1150N |
|
|
| SB3-854-U6-XXXN |
370 |
854 |
100~1150N |
|
|
| SB3-909-U6-XXXN |
400 |
909 |
100~1150N |
|
|

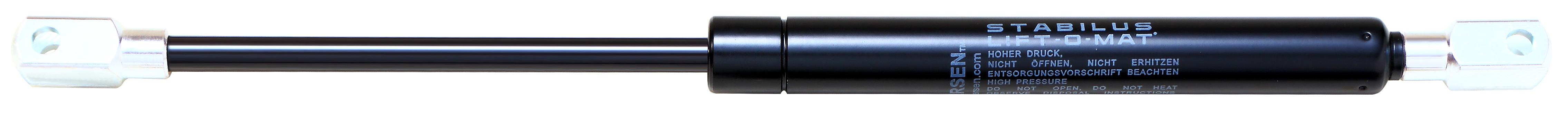

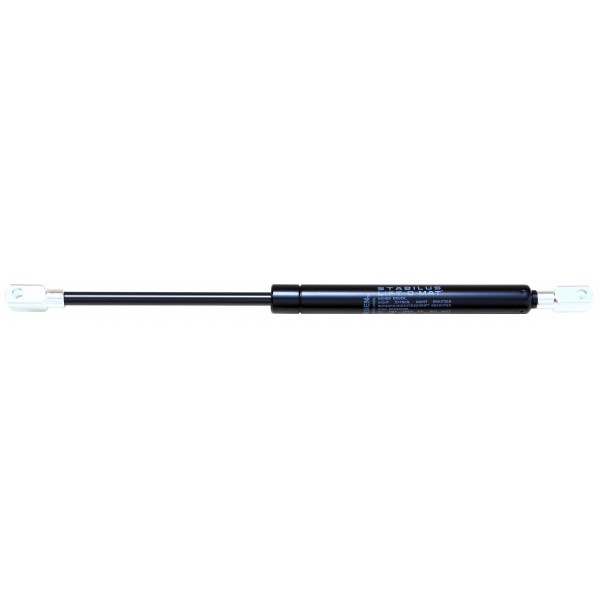

STABILUS LIFT-O-MAT 自由型氣壓棒，氮氣缸具有支撐及推力功能，但不具定位功能。內部填充適當壓力的氮氣，使得氣壓棒在壓縮時產生反力，這個反力可用來支撐或抵銷負載在氣壓棒上的重物，並利用缸體內部油量和活塞孔大小產生阻尼功效，促使氣壓棒(氮氣缸)於伸展或壓縮過程中，更能確保缸體平滑移動。一般建議安裝氣壓棒(氮氣缸)時軸心向下，可使氮氣缸撐開至末段時具有緩衝效果，並能保護設計之機構，因此 STABILUS LIFT-O-MAT 自由型氣壓棒廣泛應用於自動化設備,板金工業箱體、汽車引擎蓋及後車箱、傢俱廚櫃、工業機械、電子設備、醫療設備...等機構掀門掀蓋使用。
STABILUS 氮氣缸搭配選用螺栓及沖壓配件建議如下:
1.螺栓類料號:

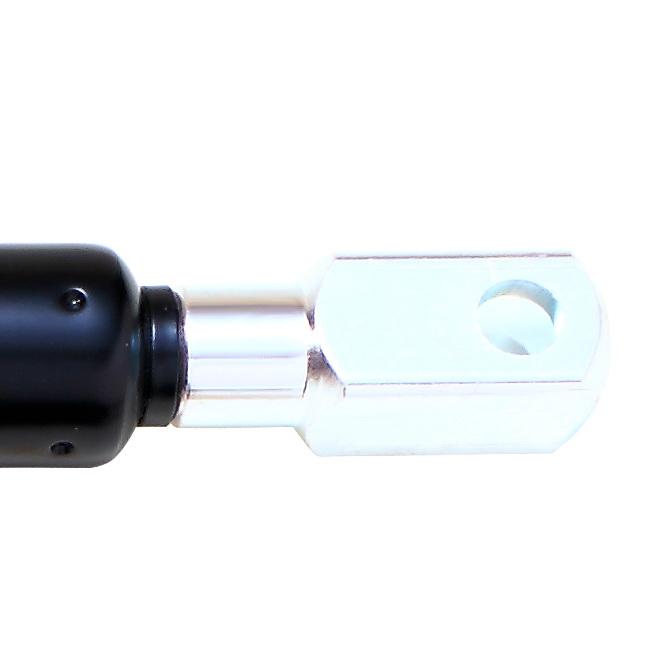

U6 Locking Clip 8mm栓夾片
STABILUS and SUPERSEN 產品相關測試報告如下，可自行參閱我司網頁"產品技術資料"
1. 公司相關認證: ISO9001 /ISO14001環保等認證
2. 產品 ROHS / MSDS 報告
3. 氣壓棒外管及活塞桿鹽霧測試
4. 產品耐久測試
5. 如需更多產品資訊，歡迎電洽聯絡我司業務部諮詢
